Caja de distribución eléctrica de metal-montada en la pared
Creado para sitios de trabajo reales. No sólo páginas de catálogo.
Tus cables ya están en la bandeja. Tu muro es de hormigón. Tu línea de tiempo es ayer. Este es el gabinete que realmente encaja en la pared, coincide con la bandeja y se envía listo para terminar.
📐 Sube el diseño de tu muro - Obtén el dibujo en 8 horas
📦 Solicitar caja de muestra
⚡ Cotización masiva para 50+ unidades
El problema: la mayoría de las cajas "estándar" no están diseñadas para una instalación real
Si ha gestionado un proyecto de instalación eléctrica, conoce la brecha entrelo que promete el catálogoylo que exige el sitio:
| Promesa del catálogo | Trabajo-Realidad del sitio |
|---|---|
| "Montaje universal" | Los anclajes de hormigón no están alineados. La caja está torcida. |
| "Entrada de cable estándar" | Su bandeja de cables termina 50 mm por encima de la caja. Ahora estás cortando metal en el sitio. |
| "Ventilación adecuada" | El panel se calienta porque las rejillas de ventilación miran hacia la pared. |
| "Clasificación IP" | La junta se cae al abrir la tercera puerta. |
| "Carril DIN incluido" | Un riel, una posición fija y sus componentes no se ajustan a la profundidad. |
Cada uno de estos "pequeños" problemas cuesta horas. En un equipamiento comercial de 200-unidades, eso esno es un retraso - es un factor que acaba con los márgenes.
La diferencia QHECO: Diseñado para la instalación, no solo para la fabricación
Diseñamos estas cajas de distribución metálicas-montadas en la pared al revés -comenzando desde la pared de concreto y la bandeja de cables, y trabajando hacia adentro hasta los componentes.
1. Pared-Primera arquitectura de montaje
La foto que has subido muestra exactamente lo que solucionamos: una caja montada a ras de una pared de hormigón, con una bandeja para cables encima.
Orejetas de montaje externas ranuradasen las 4 esquinas - ajuste horizontal o vertical ±15 mm. Incluso si los anclajes de concreto están ligeramente desviados, la caja aún se mantiene cuadrada.
Panel trasero empotrado- se coloca a 10 mm de la superficie de la pared, lo que evita que la humedad quede atrapada y permite que el conducto pase por detrás si es necesario.
Opción de montaje empotrado-- para espacios interiores terminados donde la protrusión es importante.
2. Integración de bandejas de cables y conductos
La caja de su foto se encuentra directamente debajo de una bandeja de cables. Eso no es accidental - así es como están conectados los edificios modernos.
Placas de prensaestopas de entrada superior-pre-perforado para que coincida con los anchos de bandejas portacables estándar (50 mm, 100 mm, 150 mm)
Zonas libres-eliminadasdonde no quieras agujeros; metal sólido donde lo haces
Soportes internos para gestión de cables.- cables de bandeja entrantes se deslizan hacia abajo y terminan sin cruzar barras colectoras activas
Rejillas de ventilación lateralescolocado debajo de la línea de la bandeja - flujo de aire sin entrada de agua desde arriba
3. Gestión térmica que realmente funciona
Las ranuras de ventilación de las paredes-laterales (visibles en la foto) están estampadas-con precisión conlamas orientadas hacia abajo-- entra aire y sale agua. Combinado con:
Efecto chimenea internadiseño: el aire caliente sube y sale por las rejillas de ventilación superiores (opcional)
Guías de espaciado de componentesgrabado con láser-en la placa de montaje - ya no tendrás que adivinar si las distancias libres de tus interruptores cumplen con el código
Recorte de abanico-opcionalcon ventilador con filtro IP55-para instalaciones de alta densidad
4. Puerta y acceso que sobreviven al uso diario

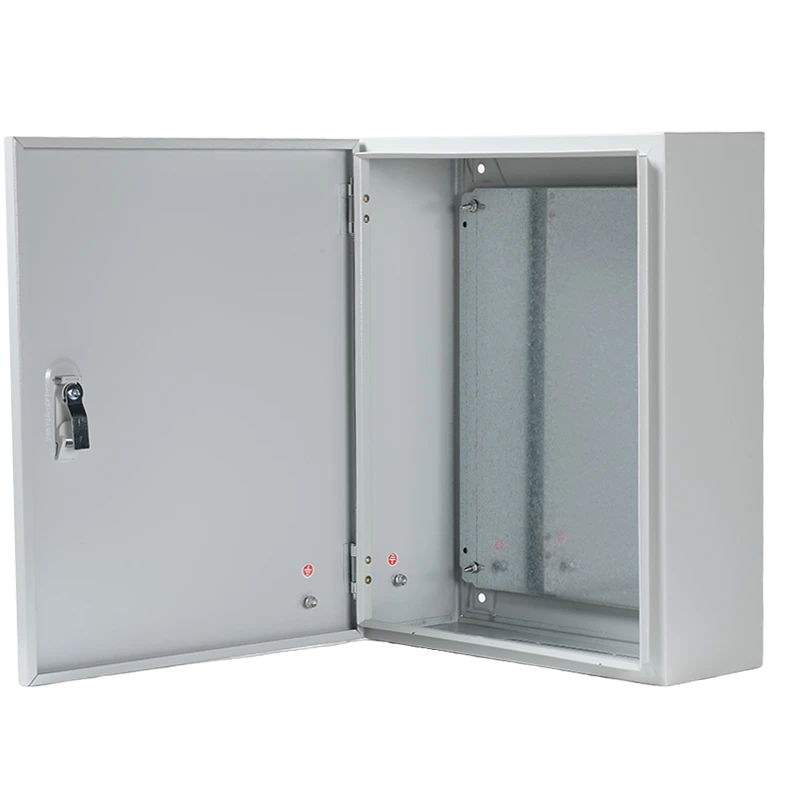

Bisagra ocultacon apertura de 120 grados - no se engancha al pasar cables

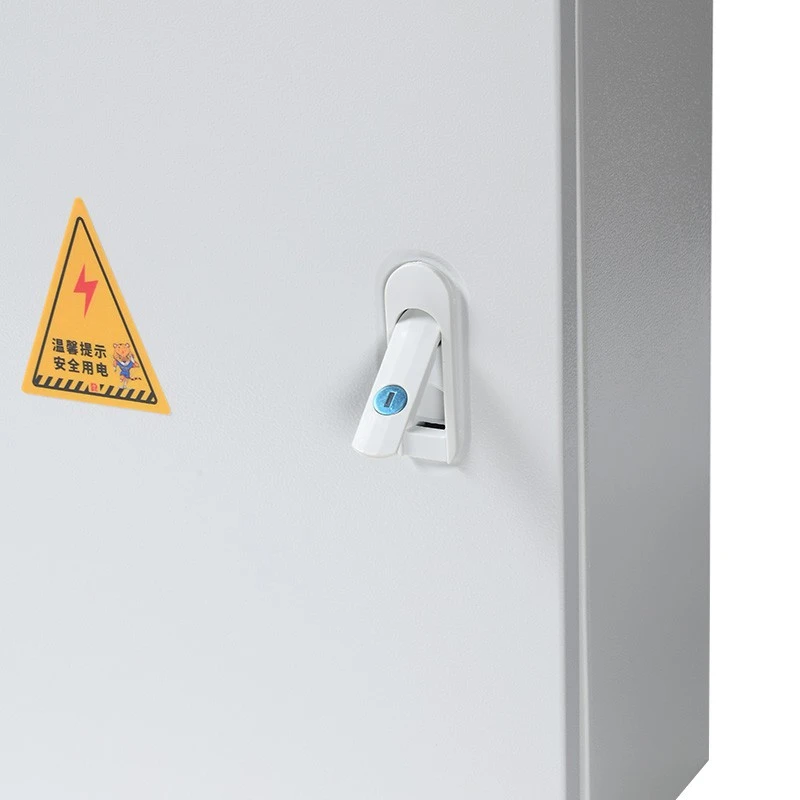

Bloqueo de leva de cuarto-de vueltacon juego de 2 llaves; actualizar a cerrojo de candado para sitios al aire libre
Junta continua de PUunido al marco de la puerta, no al cuerpo - para que no se caiga cuando se retira la puerta para realizar el cableado
Ventana transparente opcionalpara visibilidad del medidor o indicador sin abrir el gabinete

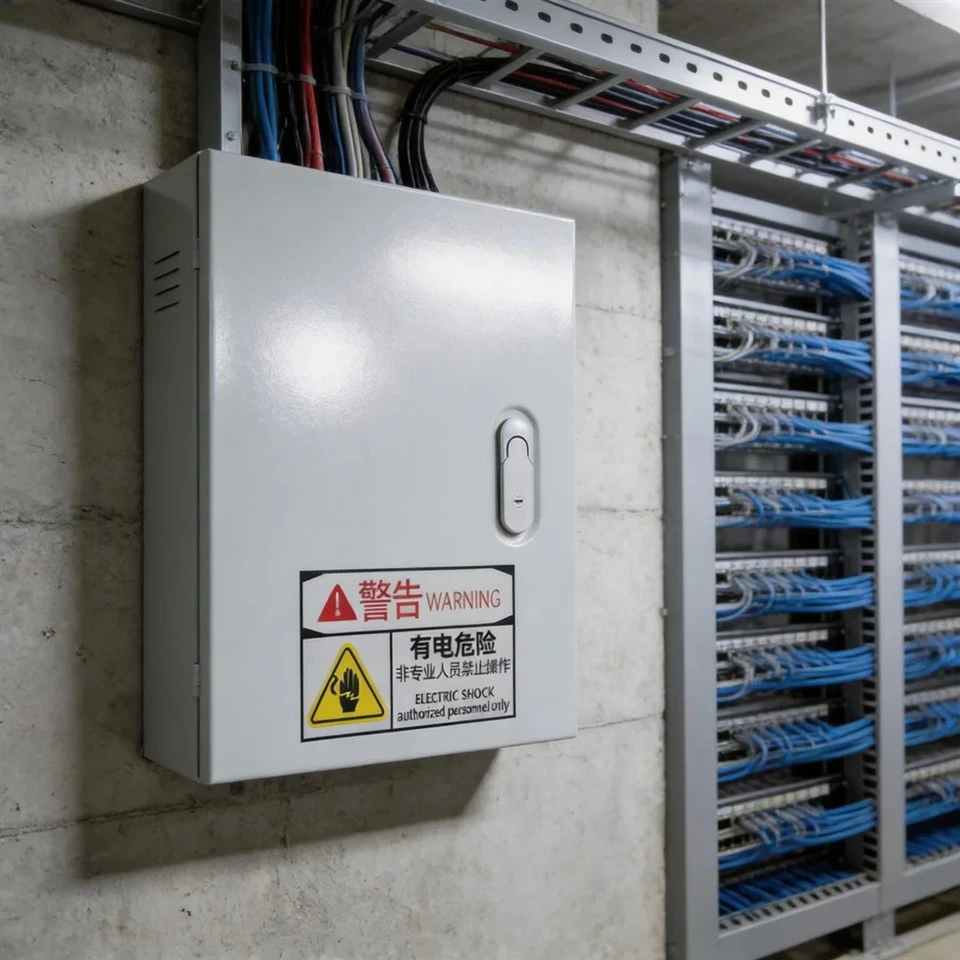

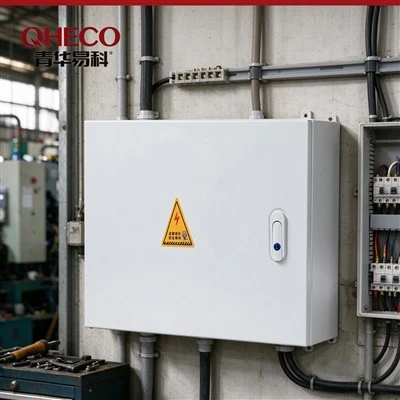

Lo que ves en la foto - y lo que significa
La imagen que subiste es una instalación industrial de libro de texto. Analicemos por qué funciona esta configuración específica:
| Elemento Visual | Decisión de ingeniería |
|---|---|
| Recubrimiento epoxi gris claro RAL 7035 | Estable a los rayos UV-, no se tiza al exponerse al aire libre; coincide con el color de la bandeja de cables estándar para lograr consistencia visual |
| Etiqueta de advertencia bilingüe (chino/inglés) | Cumplimiento de seguridad OSHA/IEC 60417; Podemos suministrar ANSI Z535, ISO 7010 o marcas de seguridad personalizadas. |
| Ranuras de ventilación laterales | Refrigeración pasiva para salas eléctricas no-ventiladas; El diseño con persianas mantiene la clasificación IP. |
| Montaje empotrado en la pared | Ningún espacio detrás de la caja - evita la entrada de plagas y satisface las auditorías de las instalaciones de alimentos/farmacéuticas |
| Bandeja de cables directamente sobre la cabeza | La placa del prensaestopas de entrada superior-se alinea con la terminación de la bandeja; no se requiere perforación en el sitio- |
| Sustrato de pared de hormigón | Orejas de montaje de anclaje de expansión de servicio pesado-clasificadas para una carga de extracción de más de 50 kg- |
Material y acabado - coinciden con el entorno, no con el presupuesto
| Calificación | Material | Mejor para | Finalizar |
|---|---|---|---|
| Estándar Industrial | Acero laminado en frío-de 1,2 mm | Comercial interior, industrial seco | Recubrimiento en polvo epoxi, RAL 7035 |
| Resistente a la corrosión | Acero laminado en frío-de 1,5 mm + imprimación anticorrosión | Exposición costera, húmeda y química. | Recubrimiento en polvo epoxi, RAL personalizado |
| Marina/grado alimentario | 1,5 mm de acero inoxidable 304 | Procesamiento de alimentos, marino, farmacéutico. | Cepillado o electropulido |
| Servicio extremo | Acero inoxidable 316 de 2,0 mm. | Costa afuera, químicos pesados, costeros | Electropulido, pasivado |
¿No estás seguro de qué grado?Díganos la ubicación de su proyecto (distancia costera, humedad, exposición química) y lo especificaremos - sin ventas adicionales, solo el material adecuado.
Diseño interno - Tres formas de recibir tu caja
Concha vacía

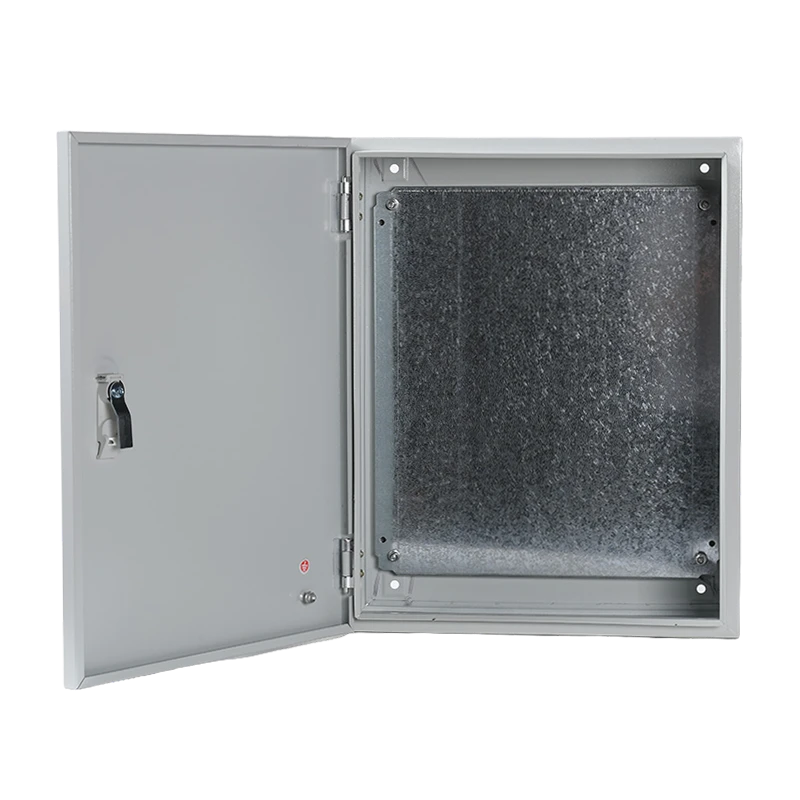

Caja + placa de montaje + carril DIN
Usted puebla y cablea
Entrega más rápida, menor costo
Componente-Listo
Pre-perforado para los disyuntores/terminales especificados
Barra colectora de tierra y barra neutra instaladas.
Tu cable, nosotros no
Completamente cableado y probado
MCB, RCD, bloques de terminales, temporizadores - instalados y cableados según su esquema
Prueba dieléctrica de fábrica y verificación de continuidad.
Conecte sus cables, energícelos y listo
Rango de tallas - Porque "talla única" no sirve para nada
| Serie | Alto × Ancho × Fondo (mm) | Aplicación típica |
|---|---|---|
| QH-Mini | 200×150×100 a 300×250×150 | Cajas de conexiones, pequeños circuitos de control. |
| QH-Compacto | 400×300×150 a 500×400×200 | Arrancadores de motor, carcasas de PLC, paneles de iluminación. |
| QH-Estándar | 600×400×200 a 800×600×250 | Paneles de distribución, cajas de medidores, tableros MCB |
| QH-Grande | 1000×800×300 a 1200×1000×300 | Distribución principal, controladores ATS, carcasas de inversores. |
| QH-Personalizado | Cualquier dimensión no-estándar | Reemplazos de modernización, integración de maquinaria. |
Todas las dimensiones sonexterno. Los espacios libres internos se reducen entre 30 y 50 mm dependiendo del soporte de montaje en pared-y del grosor de la puerta.
Certificaciones y cumplimiento - Lo que su inspector quiere ver
✅ CEI 62208- Estándar de gabinete vacío
✅ CEI 61439-2- Para interruptores de bajo-voltaje ensamblados (cuando estén equipados)
✅ IP55 / IP56 / IP65 / IP66- Laboratorios-de terceros probados, informes disponibles
✅ Marcado CE- Acceso al mercado de la UE
✅ RoHS- Cumplimiento de sustancias peligrosas
✅ UL 508A- Paneles de control industriales (disponibles a pedido para proyectos de América del Norte)
Cada unidad se envía con:
Certificado de prueba (para paneles poblados)
Certificación de materiales (para pedidos de acero inoxidable)
Informe de prueba de IP (bajo petición)
Lista de embalaje con números de serie.
Embalaje y logística - Llega listo, no reparado
| Detalle | Especificación |
|---|---|
| Embalaje individual | Funda de PE + 5-cartón corrugado con protectores de esquinas |
| Embalaje a granel | Palet de madera contrachapada, flejado y envuelto-con barrera contra la humedad |
| Etiquetado | Código de barras del número de serie, referencia del proyecto, instrucciones de manipulación. |
| Documentación | Lista de embalaje, certificado de conformidad, guía de instalación (multilingüe) |
| Cantidad mínima de pedido | 1 pieza (muestra) / 50 piezas (OEM personalizado con marca) |
| Plazo de entrega de la muestra | 5 a 8 días |
| Plazo de producción | 12 a 20 días dependiendo de la complejidad |
| Envío | EXW/FOB Ningbo/CIF/DDP |
Preguntas frecuentes - Las preguntas que realmente hacen los contratistas
P: ¿Pueden igualar el ancho de mi bandeja portacables existente para la entrada superior?R: Sí. Cortamos placas prensaestopas para que coincidan con las dimensiones de su bandeja - 50mm, 100 mm, 150 mm o personalizadas. Envíanos una foto de la terminación de tu bandeja y alinearemos la caja perfectamente.
P: La foto muestra una etiqueta de advertencia en chino. ¿Pueden suministrar etiquetas en inglés/árabe/español?R: Absolutamente. Imprimimos etiquetas de seguridad IEC 60417, ANSI Z535 o totalmente personalizadas en cualquier idioma. También podemos enviarlo sin etiquetar para que usted aplique el suyo propio.
P: Mi pared no es de concreto plano - es un bloque con renderizado. ¿Funcionarán las orejetas de montaje?R: Sí. Nuestras orejetas ranuradas admiten un ajuste de ±15 mm. Para superficies irregulares, podemos suministrar cuñas espaciadoras o marcos de montaje trasero-. Envíenos una foto de la pared y le recomendaremos el método de fijación correcto.
P: ¿Suministran el gabinete con componentes pre-instalados?R: Sí - MCB, RCD, contactores, bloques de terminales, barras colectoras. Obtenemos ABB, Schneider, Chint o su marca especificada. Cada panel poblado se prueba-en fábrica antes del envío.
P: ¿Qué pasa si necesito un color no-estándar para que coincida con la marca de mi cliente?R: Cualquier color RAL a partir de 50 unidades. Por debajo de eso, disponemos de RAL 7035 (gris claro), RAL 9005 (negro) y RAL 9010 (blanco) sin mínimo.
Por qué los contratistas eligen QHECO en lugar de los distribuidores locales
| Distribuidor típico | Fabricación directa QHECO |
|---|---|
| Solo tamaños en stock | Cualquier dimensión, cualquier recorte, cualquier color |
| Plazo de entrega de 8 a 12 semanas para pedidos personalizados | Producción de 12 a 20 días, muestras en 5 a 8 días |
| Sin instalación de componentes | Montaje y prueba completos del panel. |
| Embalaje genérico | Proyecto-etiquetado, con código de barras-rastreado y paletizado |
| Mínimo 500 unidades para OEM | Etiqueta privada a partir de 50 unidades; cajas personalizadas a partir de 1 unidad |
| Sin soporte de ingeniería | Dibujos CAD, guía de instalación, soporte por videollamada |
Llamado a la acción - Resolvamos tu problema de montaje en la pared-
No pida otra caja "estándar" y dedique dos días a adaptarla. Envíanos:
Una foto del diseño de su pared y bandeja de cables.
Su lista de componentes (o simplemente díganos la aplicación)
Su clasificación IP requerida y preferencia de material
Reciba un plano de producción y una cotización firme en un plazo de 8 horas.
