Página del producto: Caja de distribución metálica - Caja para instrumentos eléctricos montada en la pared-
Sección héroe - Replantear el producto

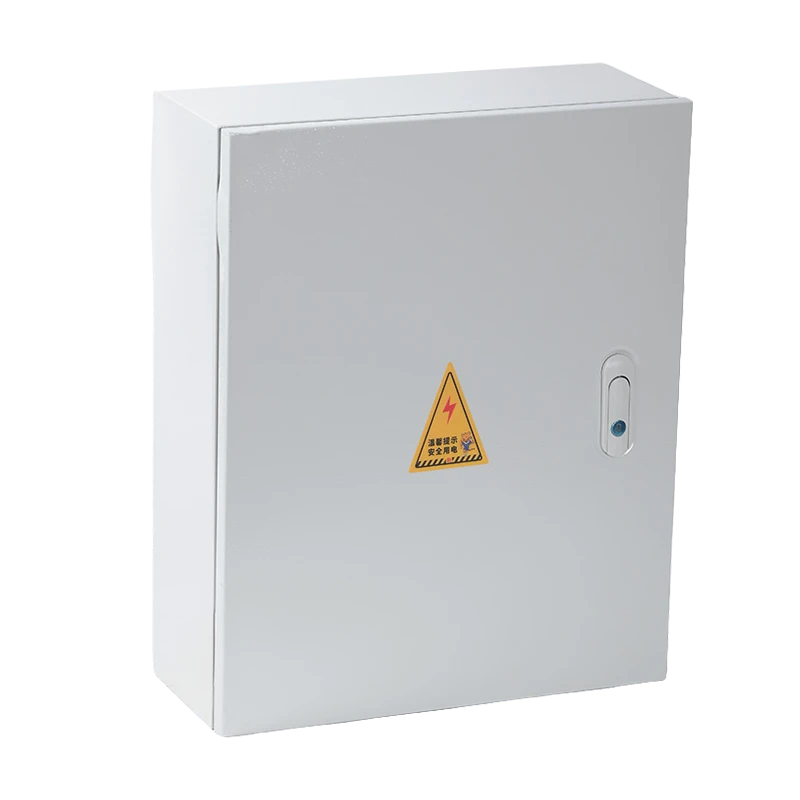

Gabinete para instrumentos eléctricos montado en la pared-
La plataforma de alojamiento estandarizada para instrumentos industriales, PLC y sistemas de control
Su placa de circuito, HMI o conjunto de sensores merece más que una caja genérica. Esta es la carcasa que convierte su instrumento en un producto-listo para el campo.
🔧 Configure para su instrumento
🏷️ Etiqueta Privada OEM a partir de 50 Unidades
📐 Recortes personalizados para pantallas, conectores y antenas
Deja de llamarlo caja. Empiece a llamarlo plataforma.
Todo instrumento industrial - ya sea unControlador PLC, un analizador de calidad eléctrica, una unidad de telemetría remota o una puerta de enlace IoT personalizada- necesita tres cosas para sobrevivir en el campo:
Protección físicadel polvo, la humedad y el impacto
Estabilidad térmicapara electrónica sensible
Presencia de marcaque indica profesionalismo a su cliente final
El QHECOCaja metálica para instrumentos montada en la pared-está diseñado como unplataforma configurable, no un contenedor de productos básicos. No te vendemos un caparazón hueco y te deseamos suerte. Entregamos unvivienda-lista para la producciónque se integra con el factor de forma, el diseño del conector y los requisitos térmicos de su instrumento - para que usted se concentre en su electrónica, no en la fabricación de metal.
De la placa de circuito al producto de campo - sin dolores de cabeza de fabricación
| Tu desafío | Cómo lo resuelve este gabinete |
|---|---|
| La pantalla HMI necesita un corte de bisel al ras | CNC-aberturas rectangulares o circulares mecanizadas con tolerancia de ±0,5 mm, bordes desbarbados, listas para el asiento de la junta |
| Los cables de los sensores necesitan una entrada sellada desde 6 direcciones | Diseños de placas de prensaestopas personalizados: superior, inferior, lateral o trasera - adaptados al paso de su conector |
| El módulo inalámbrico necesita paso de antena | Orificios de antena pre-tipo SMA/N-perforados con opciones de prensacables impermeables |
| El PLC genera calor en un recinto sellado | Patrones de ventilación calculados, cortes de ventilador-opcionales con kits de filtro IP55 o diseños de convección natural completamente sellados |
| Tu marca debe estar al frente y al centro | Logotipo-grabado con láser en la puerta, números de modelo-serigrafiados, capa en polvo de color-personalizado para combinar con la paleta de su marca. |
| El cliente requiere una certificación multi-mercado | IEC 62208, CE, estándar RoHS; Vías UL 508A y CSA disponibles para implementación en Norteamérica |
Lo que nos dice la foto - y lo que diseñamos más allá de ella

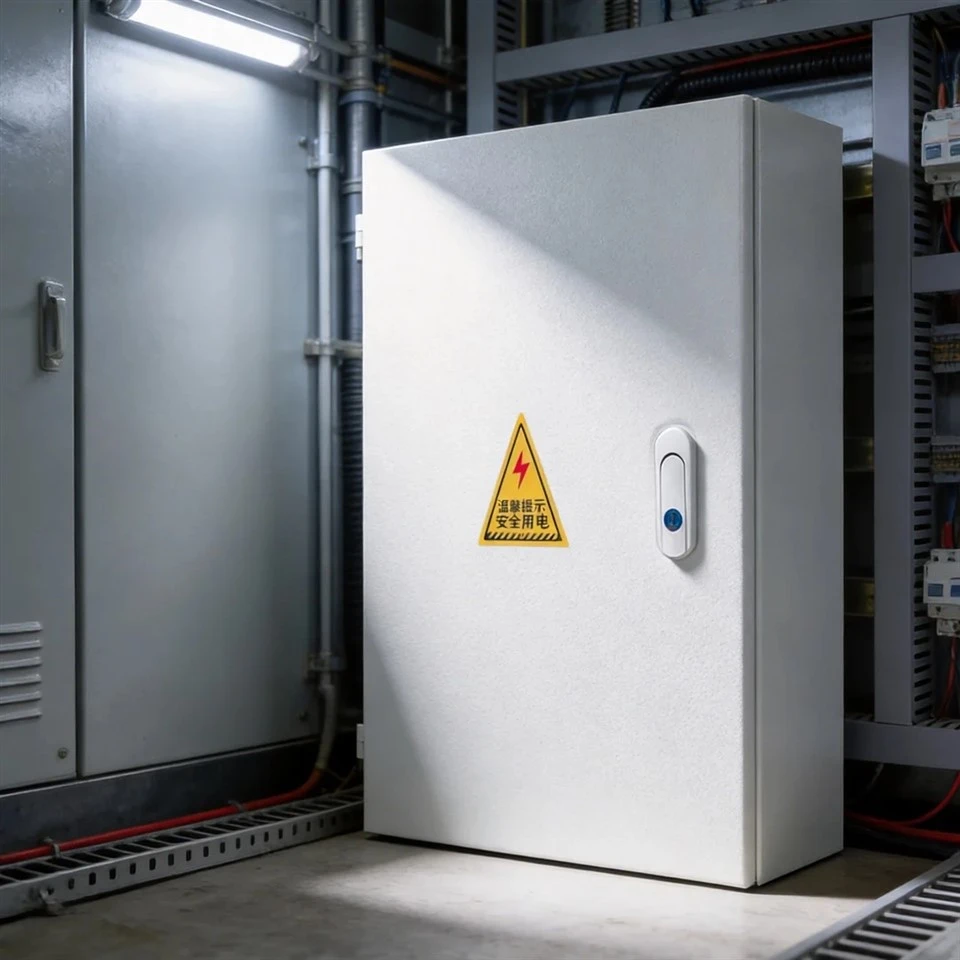

La imagen que has subido muestra una caja de instrumentos limpia y profesional-montada en la pared en una sala eléctrica activa. Aquí está la lógica de ingeniería detrás de cada detalle visible:
| Detalle Visual | Ingeniería funcional |
|---|---|
| Superficie de puerta lisa y sin interrupciones | Lienzo ideal paraMontaje de HMIoherrada- sin nervaduras, ventilaciones ni protuberancias que interfieran con la instalación de la pantalla o la visibilidad del logotipo |
| Etiqueta de advertencia triangular (ISO 7010 W012) | Marcado de peligro eléctrico estándar; suministramosetiquetas de seguridad personalizadasen cualquier idioma o estándar de cumplimiento (OSHA, ANSI Z535, IEC 60417) |

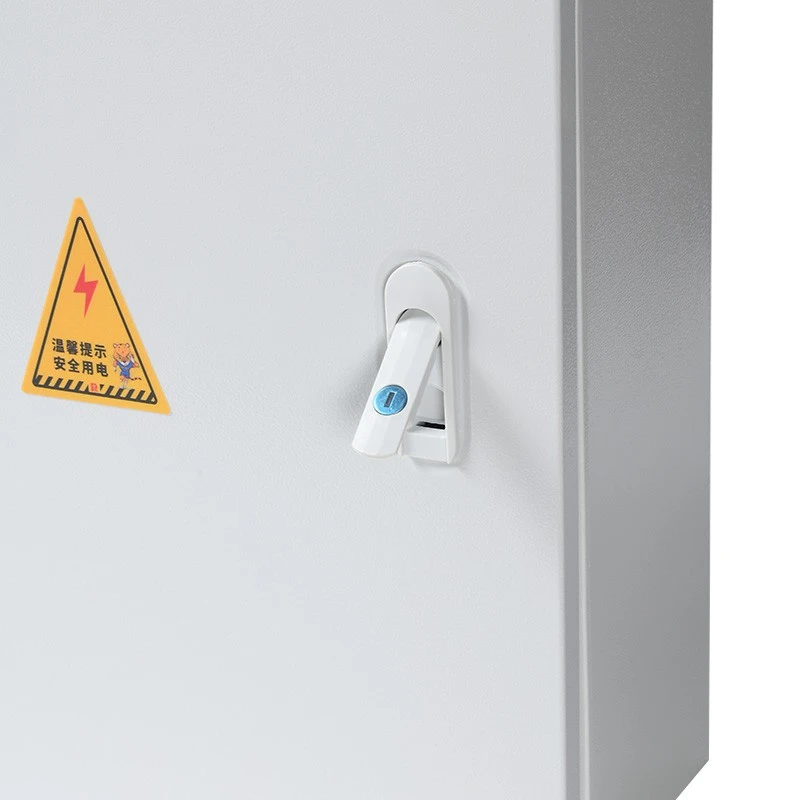

| Elegante manija de puerta empotrada-con pestillo-de presión | Operación con una sola-mano para técnicos que usan guantes;Actualizaciones de cerrojo de llave-o candadoDisponible para aplicaciones-a prueba de manipulaciones |
| Perfil lateral limpio, sin bisagras externas | Diseño de bisagra oculta- mantiene una proyección delgada en la pared y evita riesgos de enganches en pasillos estrechos |
| Instalación-a nivel del suelo junto al canal de cable | Placas de prensaestopas de entrada-inferioresalinearse con los sistemas de canalización-del piso; Podemos pre-entradas precortadas para que coincidan con el ancho de su canal de cable. |
| Acabado epóxico de grado industrial-bajo iluminación fluorescente | Revestimiento en polvo texturizado o de alto brillo-opciones; Estable a los rayos UV-para carcasas de instrumentos de interior y exterior |
La hoja de especificaciones de integración de instrumentos
| Especificación | Detalles |
|---|---|
| Tipo de gabinete | Caja metálica para instrumentos/panel de control montada en la pared- |

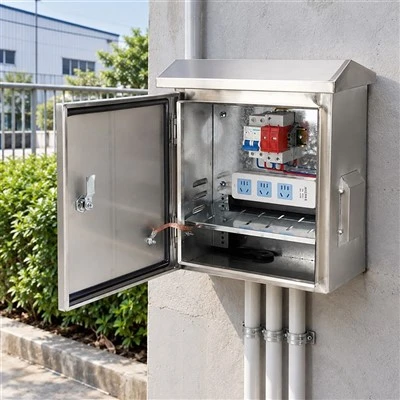

| Material del cuerpo | Estándar de acero-laminado en frío (1,2 mm a 1,5 mm); acero inoxidable 304/316 opcional |
| Diseño de puertas | Puerta única-, frente sin costuras; Ventana de policarbonato transparente opcional para visibilidad HMI |
| Montaje | Orejetas ranuradas externas para instalación en hormigón, mampostería o paredes con vigas |
| Clasificación de protección | IP55 (estándar) / IP56 / IP65 / IP66 (personalizado) |
| Acabado superficial | Recubrimiento en polvo epoxi, RAL 7035 (gris claro); cualquier color RAL a partir de 50 unidades |

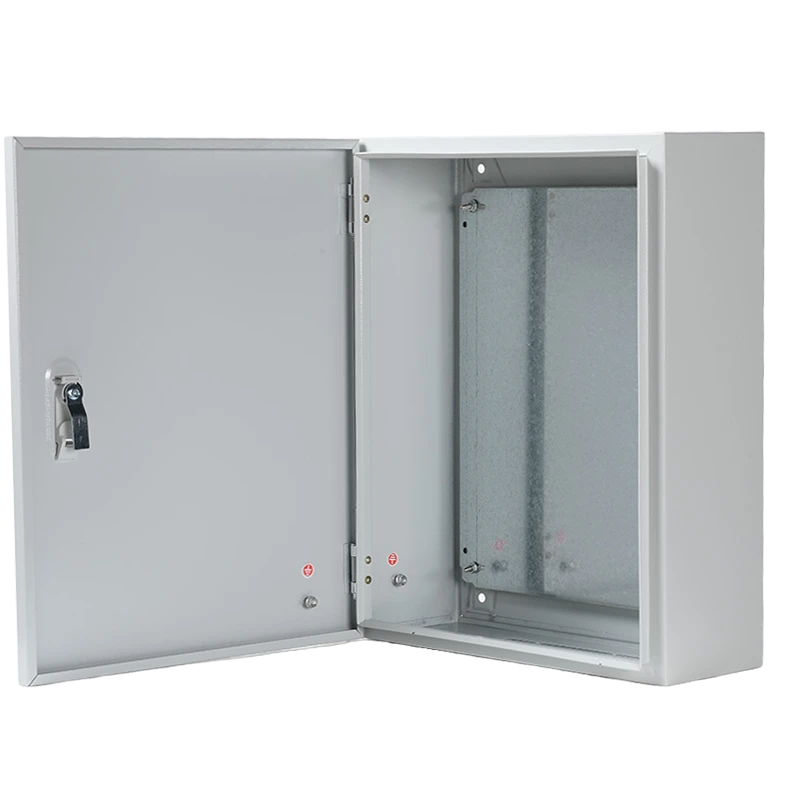

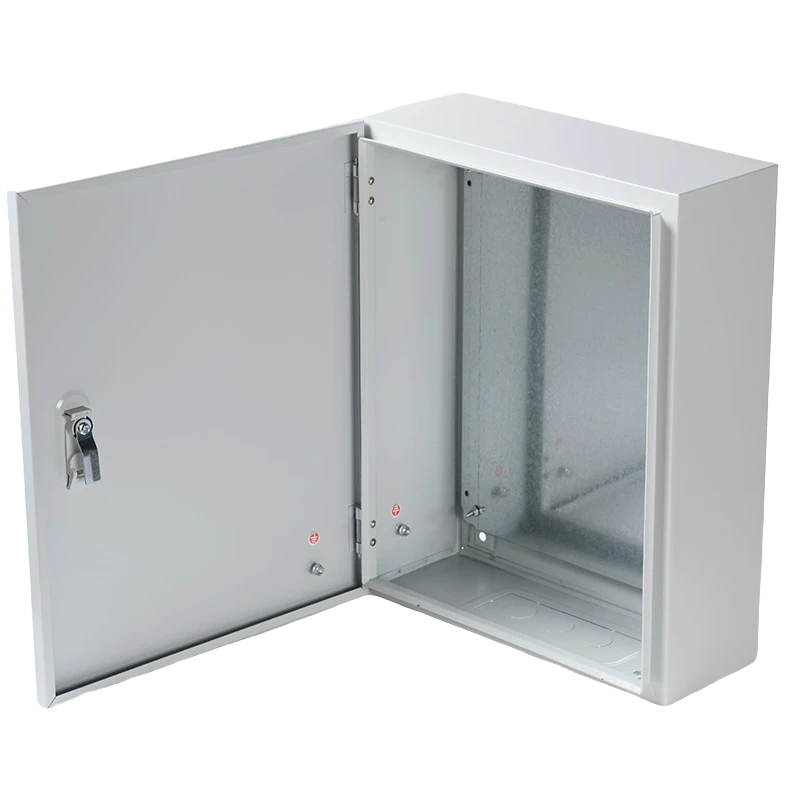

| Montaje interno | Carril DIN de 35 mm (acero o aluminio); placa de montaje galvanizada (2,0 mm–3,0 mm); soportes de profundidad ajustables |
| Entrada de cables | Placas prensaestopas sin perforar (en blanco) o pre-perforadas; Opciones de rosca PG/NPT/métrica |
| Ventilación | Ventilaciones pasivas sólidas (selladas), con persianas o corte de ventilador-con filtro |
| Opciones de bloqueo | Cerradura de leva de cuarto de vuelta, cerradura de llave, pestillo de botón pulsador, cerrojo de candado |

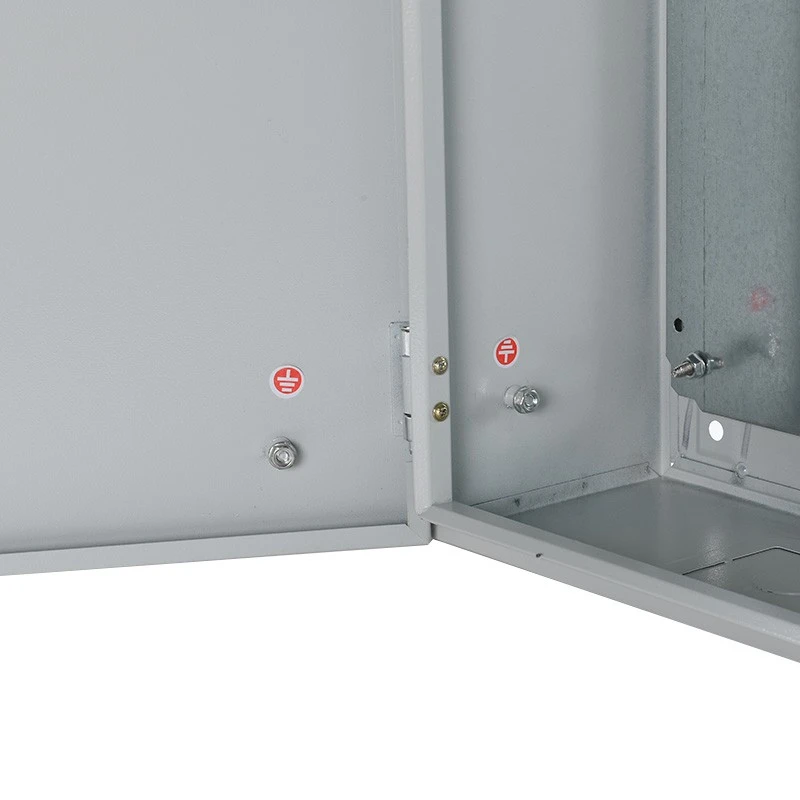

| Continuidad de la Tierra | Perno de PE interno + terminal de tierra externo; barra colectora de tierra de cobre opcional |
| Cumplimiento | IEC 62208, IEC 61439-2 (rellenado), CE, RoHS; UL 508A disponible |
Tres niveles de integración - coinciden con su etapa de producción
Nivel 1: Kit de desarrollador (gabinete vacío)
Caja desnuda con placa de montaje y carril DIN
Crea un prototipo del diseño de su instrumento
Entrega de muestras más rápida (5 a 8 días)
Nivel 2: Validación previa a la producción (-componente listo)
Recortes CNC para sus pantallas, conectores y antenas
Bloques de terminales precableados e infraestructura terrestre
Instalas tus dispositivos electrónicos; nos encargamos de la metalurgia
Nivel 3: Ejecución de producción (totalmente integrada y de marca)
Su instrumento instalado, cableado y probado dentro de nuestro recinto
Marca-etiqueta privada: logotipo, número de modelo, color, manual
Envíe directamente a su distribuidor o cliente final - etiqueta blanca- lista
Creado para marcas de instrumentos - no solo para contratistas eléctricos
Mientras que las cajas de distribución estándar sirven a los contratistas, esta plataforma de cerramiento sirveempresas de productos:
| ¿Quién ordena esto? | Lo que construyen dentro |
|---|---|
| Integradores de sistemas de automatización | Paneles de control PLC + HMI para maquinaria OEM |
| Empresas de gestión de energía | Analizadores de calidad de energía, gabinetes de sub-medición |
| Startups de IoT y telemetría | Gateways de computación perimetral, concentradores de sensores LoRaWAN |
| Empresas de monitoreo ambiental | Carcasas para analizadores de calidad del aire/calidad del agua |
| Marcas de seguridad y control de acceso | Controladores de lectores biométricos, carcasas de interruptores PoE |
| Distribuidores de dispositivos médicos | Monitores de energía de aislamiento, paneles de distribución UPS |
Si su producto tiene una PCB, una pantalla o un módulo de comunicación, este gabinete es el camino más rápido desde el prototipo hasta la producción.
OEM y marca privada - Su marca, nuestra fabricación
Operamos como susocio de fabricación invisible:
| Servicio OEM | Capacidad |
|---|---|
| Coincidencia de colores | Cualquier código RAL; acabado texturizado o brillante |
| Aplicación de logotipo | Grabado láser, serigrafía-serigrafía, placas de identificación de aluminio en relieve |
| Recortes personalizados | Ventanas de visualización, ojales, aperturas de indicadores LED, puertos de antena, rejillas de ventilación |
| Embalaje | Caja blanca neutra-con su marca; embalaje listo para la venta al por menor- |
| Documentación | Manuales de instalación personalizados, diagramas de cableado, certificados de cumplimiento en la plantilla de su marca |
| Seguimiento del número de serie | Etiquetas de códigos de barras/códigos QR vinculadas a registros de pruebas y lotes de producción |
| Envío directo- | Envíe-a ciegas directamente a sus clientes finales con su dirección de devolución |
Pedido mínimo de OEM: 50 unidades por color/logotipo de marca. Recortes personalizados disponibles a partir de 1 unidad.
Certificaciones y acceso al mercado global
| Proceso de dar un título | Pertinencia |
|---|---|
| CEI 62208 | Línea base del estándar de gabinete vacío - para aceptación global |
| CEI 61439-2 | Estándar de ensamblaje de aparamenta de baja-tensión (cuando está equipada con interruptores/barras colectoras) |
| Marcado CE | Acceso al mercado del Espacio Económico Europeo |
| RoHS | Restricción de sustancias peligrosas - obligatoria para licitaciones de la UE y reguladas medioambientalmente |
| IP55 / IP65 / IP66 | Protección de ingreso para entornos interiores, exteriores,-lavados y polvorientos |
| UL 508A | Paneles de control industrial - disponibles a pedido para proyectos de América del Norte |
| Norma ISO 9001:2015 | Certificación del sistema de gestión de calidad. |
Preguntas frecuentes - Preguntas de fabricantes de instrumentos
P: ¿Se puede cortar un orificio rectangular preciso para una pantalla táctil HMI de 7 pulgadas?R: Sí. Realizamos-máquinas CNC los recortes que mostramos según su dibujo exacto (tolerancia de ±0,5 mm) con bordes desbarbados. También podemos suministrar el bisel de montaje y la junta si es necesario.
P: Necesitamos un gabinete sin tornillos externos visibles por razones estéticas. ¿Es eso posible?R: Absolutamente. Nuestro diseño de pestillo-bisagra oculta y pestillo al ras- elimina los sujetadores externos en el frente de la puerta. Las orejetas de montaje están en los laterales y en la parte trasera, invisibles desde la vista frontal.
P: ¿Pueden instalar nuestros bloques de terminales, fuentes de alimentación de riel DIN y ventiladores de refrigeración específicos antes del envío?R: Sí, - el montaje completo del panel es nuestro servicio principal. Envíenos su BOM y plano de diseño; obtenemos, instalamos, cableamos y probamos. Recibirá un producto plug-and-play.
P: ¿Admiten formas no-rectangulares o configuraciones de varias-puertas?R: Sí. Si bien la foto muestra una caja estándar de una sola-puerta, fabricamos gabinetes con múltiples-compartimentos, diseños en forma de L-y complementos-de extensión de profundidad-para instrumentos que requieren compartimentos de respaldo de batería.
P: ¿Cuál es el plazo de entrega de una tirada de producción de recortes personalizados-de marca de 200 unidades?R: Normalmente, entre 18 y 25 días desde la aprobación del dibujo. Los pedidos por primera vez-incluyen una muestra de pre-producción para su aprobación antes del compromiso de ejecución completa.
Comparación técnica: por qué este gabinete en lugar de una caja de conexiones estándar
| Característica | Caja de conexiones estándar | Caja de instrumentos QHECO |
|---|---|---|
| Diseño de puertas | Plano o acanalado - no se muestra-apto | Cara frontal sin costuras- optimizado para HMI/marca |
| Capacidad de recorte | Ninguno; La perforación con sus propias manos anula la clasificación IP | Mecanizado CNC de fábricamantiene la integridad de la propiedad intelectual |
| Diseño interno | vacío vacío | Carril DIN + placa de montaje + gestión de cablespre-instalado |
| Diseño Térmico | Sólo pasivo, sin cálculo | Opciones de ventilación diseñada o aire-forzadobasado en la carga de calor |
| Herrada | Ninguno | OEM completo: color, logotipo, etiqueta, manual |
| Usuario objetivo | electricista en el sitio | Empresa de productos que envía productos terminados. |
Llamado a la acción - Del prototipo a la producción
Tienes el instrumento. Disponemos de la plataforma del cerramiento. Combinémoslos.
Paso 1:Envíenos las dimensiones de su instrumento, la disposición del conector o un boceto a mano.
Paso 2:Devolvemos una propuesta de diseño 3D y un presupuesto en 24 horas.
Paso 3:Aprobar la muestra; Fabricamos tu tirada de producción de marca.
